Tête rotative RotoETscan
Installée directement sur la ligne de production, la tête rotative RotoETscan est dédiée à la détection de défauts longitudinaux sur les produits ronds tels que les tubes, barres et fils en matériaux ferreux ou non ferreux.
Une deuxième version de la tête rotative RotoETscan est disponible, appelée la TRVC, pour le contrôle de petites pièces cylindriques ou de révolution de type piston pin, tiges ou axes.
Avec ce système d’inspection, la vitesse d’inspection est élevée et peut atteindre jusqu’à 6m/s. La tête tournante RotoETscan détecte des défauts de profondeur minimum 30µm. L’instrument Courants de Foucault associé est le Zet@Master, disponible en version standard avec écran tactile ou rackable avec port USB.
- GAMME DE PRODUITS
| Special TRVC | ETR20 | ETR35 | ETR65 | ETR130 | ETR160 | ETR220 | |
| Références | 5100VC | 5100SP | 5100 | 5200 | 5300 | 5350 | 5400 |
| Gamme Ø (mm) | 0.8 à 10 | 4 à 25 | 5 à 35 | 6 à 65 | 14 à 130 | 20 à 160 | 40 à 220 |
| Vitesse de rotation version standard (rpm) | 9000 Option : jusqu’à 18000 | 8000 Option : jusqu’à40 18000 | 7000 Option : jusqu’à 9000 | 3000 Option : 6000 | 3000 | 2500 | 2000 |
| Vitesse de rotation plateau fermeture centrifuge (rpm) | 4000 | 2000 | 1600 | 1000 |
- PRINCIPE DE FONCTIONNEMENT

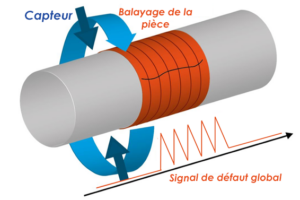

Le produit passe en translation au travers de la tête rotative. Deux ou quatre capteurs Courants de Foucault, à l’intérieur de la tête, sont mis en rotation autour du produit pour la recherche de défauts longitudinaux. L’inspection est réalisée avec un pas hélicoïdal sur toute la surface du produit.
Les résultats s’affichent en temps réel sur l’écran de l’instrument Zet@Master dans une base de temps et/ou un plan d’impédance, et éventuellement sur une supervision.
