Unité de magnétisation
Couplée à une bobine encerclante, l’unité de magnétisation permet la détection de défauts ponctuels et transversaux en surface ou sous la surface sur des produits ferromagnétiques à une vitesse d’inspection illimitée.
Le contrôle par saturation magnétique et bobine encerclante permet d’exclure l’influence de la fluctuation de la perméabilité.
Généralement installé directement sur la ligne de production, ce système permet l’inspection des barres, tubes, des fils de section ronde, carrée ou hexagonale grâce à des bobines encerclantes interchangeables.

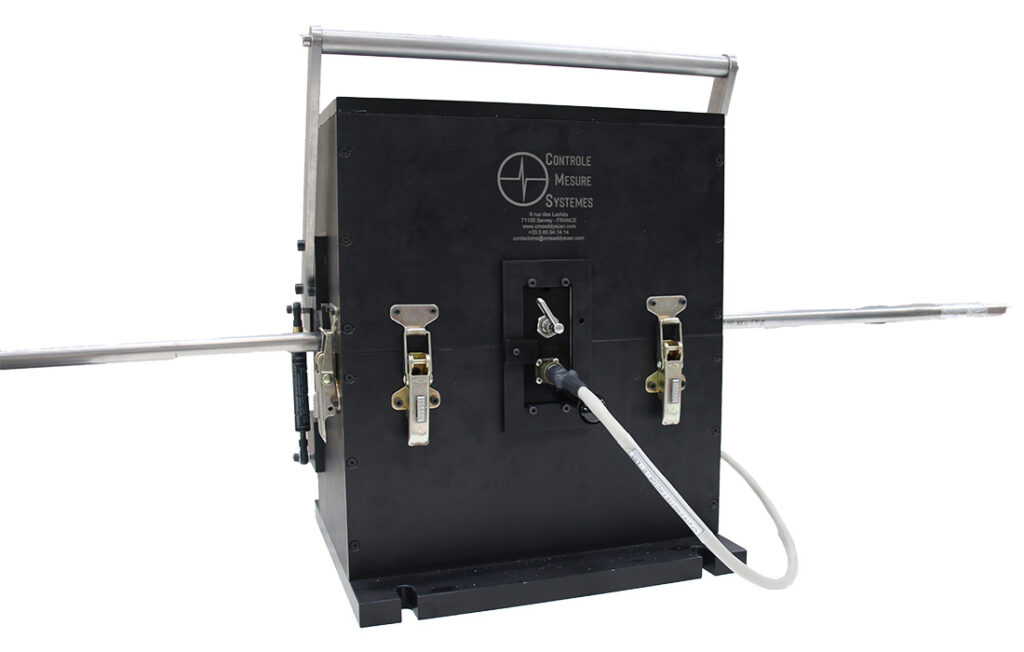

Une version ouvrante de l’unité de magnétisation existe : elle a la possibilité de se mettre en position hors ligne ou en ligne pour contrôler des produits continus (fil, barre) sans avoir à les couper (Ø 5 à 55 mm).
Ce système peut être associé à une large gamme d’accessoires CONTROLE MESURE SYSTEMES.
Tous les instruments Courants de Foucault, Zet@Micro, Zet@Premium et Zet@Master, peuvent être associés sur ce système, en version standard avec écran tactile ou en version rackable.
- GAMME DE PRODUITS
| Mag Monobloc | Mag T1 | Mag T2 | Mag T2 sp | Mag T3 | Mag T4 | Mag T5 | Mag T6 |
| Gamme Ø (mm) | 0.2-18 | 1-44 | 1-55 | 1-100 | 5-140 | 5-180 | 5-230 |
| Mag ouvrante | Mo T1 | Mo T2 |
| Gamme Ø (mm) | 5-25 | 5-55 |
- PRINCIPE DE FONCTIONNEMENT
Le produit passe en translation à l’intérieur de l’unité de magnétisation. La sonde encerclante Courants de Foucault est située en son centre.
La culasse de magnétisation sature magnétiquement le matériau afin de permettre l’inspection par bobine encerclante. Cette technique permet de contrôler des barres, des tubes ou du fil de section ronde, carrée ou hexagonale. Plusieurs secteurs angulaires peuvent être contrôlés par des enroulements distincts. La présence d’un défaut ponctuel ou travers fait varier l’impédance de la bobine.
Les résultats sont directement restitués sur l’écran de l’instrument dans une base de temps et/ou dans un plan d’impédance avec gestion des alarmes en temps réel. L’ajout d’une unité de démagnétisation en aval permettra de désaturer le matériau après contrôle.
